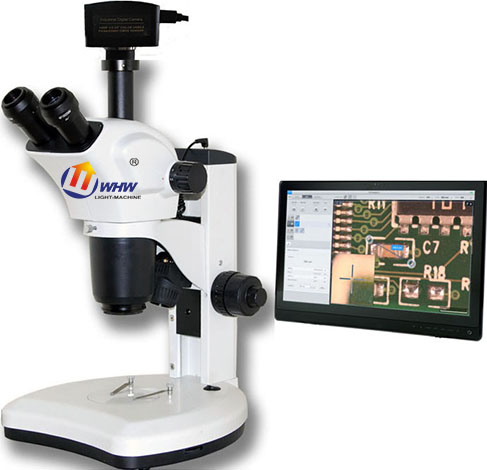

SMAS-17體視顯微鏡測量分析系統是將傳統的光學顯微鏡與計算機通過光電轉換有機的結合在一起，不僅可以在目鏡上作顯微觀察，還能在計算機顯示屏幕上觀察圖像，并能將所需要的圖片進行編輯、保存和打印,同時還可以對被測工件的數據進行處理分析等。SMAS-17體視顯微鏡測量分析系統配備了研潤自主研發的SMAS測量分析系統以及MOS高端光學系統。
SMAS-17體視顯微鏡測量分析系統可廣泛應用于文教科研，農林地質，電子精密機械等行業和部門。
一、機械主機技術特點：
1、采用連續變倍工作方式，明視場觀察時有效工作距離110mm，變倍范圍0.7～6.3（變倍比1:9）。
2、45°傾斜目視觀察，左右視度可調，調節范圍±5屈光度；瞳距可調，調節范圍48～75mm。
3、升降鏡體調節機構采用圓柱滾子導向，傳動平穩，輕巧，同時粗動松緊可調。
4、采用高亮白光LED照明，可選擇透射、反射、透反射照明方式，獨立電器控制，亮度隨意可調。
5、可附加LED落射熒光照明器，進行立體熒光觀察。
6、雙目觀察鏡筒45°角傾斜，左右視度可調整。
7、WF10X廣角目鏡，視場范圍可達22mm；
8、升降結構采用圓柱滾子導向，底座帶標本夾。
二、技術參數：
目鏡：WF10X(Φ22mm)；
物鏡：0.7X~6.3X；
放大倍數：7X~63X；
視場范圍：Φ33.8~Φ3.49；
工作距離：110mm；
升降行程：220mm；
底座尺寸：310X280mm；
反射照明：上光源，3W高亮度LED；
透射照明：下光源，5W高亮度LED。
三、標準配置：
1、SMAS控制系統；
2、筆記本電腦；
3、CCD；
4、1X適配鏡；
5、主機；
6、目鏡及物鏡；
四、選配件：
目鏡：
廣角目鏡 WF15X(Φ15mm)；
廣角目鏡 WF20X(Φ12mm)；
廣角目鏡 WF25X(Φ9mm)；
分劃廣角目鏡10X(Φ22mm)，格值0.1mm/格；
附加物鏡：
0.5X，工作距離:165mm；
1.5X，工作距離:48mm；
2X，工作距離:29mm；
照明：
LED落射熒光照明器/環形熒光照明器
CCD接口：0.4X,0.5X,0.5X分劃；
數碼相機:CANON/NIKON；
五、軟件功能：
1、實時圖像、實時測量，具備線、線段、平行線、角度、圓形、橢圓、多邊形、矩形等測試工具。
2、圖像拼接功能，具備圖像掃描后拼接功能，方便大尺寸工件的測試。
3、選配自動工作臺后，具備動態圖像拼接和測量功能。
4、具備各種報告輸出功能。
5、具備定倍打印功能。
