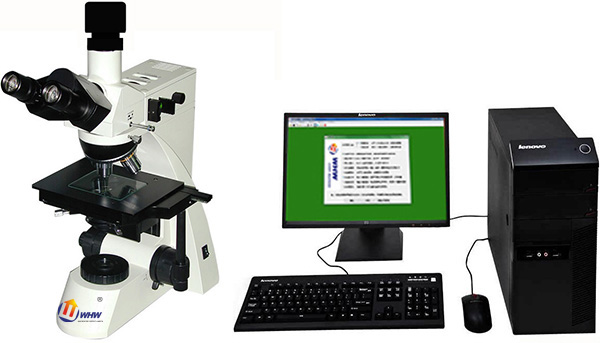

MMAS-17透反射金相顯微鏡測量分析系統適用于對不透明或透明物體的顯微觀察。采用柯拉照明系統，配置優良的長工作距平場消色差物鏡與大視野目鏡，可提供出色的光學性能。 產品造型美觀，操作方便，是金屬學、礦物學、精密工程學、電子學等研究的理想裝備。MMAS-17系統配備了研潤自主研發的MMAS測量分析系統以及MOS高端光學系統。
一、技術特點：
1、觀察系統：鉸鏈式觀察鏡筒，30度傾斜，單視度可調。WF10X大視野平場目鏡，視場范圍直徑18mm；10X分化目鏡，視場范圍18mm，用于校正中心。
2、機械載物臺：雙層機械式載物臺，尺寸210*140mm；移動范圍63*50mm。
3、落射照明系統：6V，20W鹵素燈，亮度可調。內置視場光闌和孔徑光闌、帶有黃綠藍三種濾色片和磨砂玻璃濾色片轉換裝置，推拉式起偏振器。
4、透射照明系統：內置式鹵素燈照明裝置，采用6V20W亮度可調鹵素燈，帶有視場光欄的集光器。
5、選配件：
5.1大視野目鏡：WF16X（直徑11mm）；
5.2分劃板：10X（直徑18mm），格值0.1mm/格；
5.3長距平場消色差物鏡（無蓋玻璃）：PLL40X/0.6、PLL60X/0.75、PLL80X/0.8、PLL100X/0.85（彈簧）；
5.4平場消色差物鏡（無蓋玻璃）：PLL100X/1.25（彈簧，油）；
5.5適配鏡：0.4X、0.5X、1X、0.5帶0.1mm/格分化尺；
5.6數碼攝像機；
5.7轉換器：五孔(內向式滾珠內定位);
5.8黃色濾色片，綠色濾色片;
二、技術參數：
目鏡:大視野 WF10X(Φ18mm);
物鏡:
長距平場消色差物鏡(無蓋玻片)PL 5X/0.12;
長距平場消色差物鏡(無蓋玻片)PL L10X/0.25;
長距平場消色差物鏡(無蓋玻片)PL L20X/0.40;
長距平場消色差物鏡(無蓋玻片)PL L50X/0.70;
放大倍數:50~500X;
目鏡筒:三目鏡,傾斜30度,(內置檢偏振片,可進行切換);
落射照明系統:
6V 20W鹵素燈,亮度可調;
落射照明器帶視場光欄、孔徑光欄、起偏振片,(黃,藍,綠)濾色片和磨砂玻璃;
透射照明系統:
6V 20W鹵素燈,亮度可調;
阿貝聚光鏡NA.1.25可上下升降；藍濾色片和磨砂玻璃；集光器，鹵素燈照明適用(內置視場光欄);
調焦機構:粗微動同軸調焦, 微動格值:2μm,粗動松緊可調，帶鎖緊和限位裝置;
轉換器:四孔(內向式滾珠內定位)；
載物臺:雙層機械移動式(尺寸:210mmX140mm,移動范圍:63mmX50mm);
外形尺寸:360*445*200;
配備系統:主機+MMAS數據處理系統1套+MOS光學系統一套+電腦一套;

金相顯微鏡概述、使用方法及注意事項：
1、概述：金相顯微鏡是進行金屬顯微分析的主要工具。將專門制備的金屬試樣放在金相顯微鏡下進行放大和觀察，可以研究金屬組織與其成分和性能之間的關系；確定各種金屬經不同加工及熱處理后的顯微組織；鑒別金屬材料質量的優劣，如各種非金屬夾雜物在組織中的數量及分布情況，以及金屬晶粒度大小等。因此，利用金相顯微鏡來觀察金屬的內部組織與缺陷是金屬材料研究中的一種基本實驗技術。簡單地講，金相顯微鏡是利用光線的反射將不透明物件放大后進行觀察的。
2、使用方法：金相顯微鏡是一種精密光學儀器，在使用時要求細心和謹慎，嚴格按照使用規程進行操作。
① 將顯微鏡的光源插頭接在低壓（6V～8V）變壓器上，接通電源。
② 根據放大倍數，選用所需的物鏡和目鏡，分別安裝在物鏡座上和目鏡筒內，旋動物鏡轉換器，使物鏡進入光路并定位（可感覺到定位器定位）。
③ 將試樣放在樣品臺上中心，使觀察面朝下并用彈簧片壓住。
④ 轉動粗調手輪先使鏡筒上升，同時用眼觀察，使物鏡盡可能接近試樣表面（但不得與之相碰），然后反向轉動粗調手輪，使鏡筒漸漸下降以調節焦距，當視場亮度增強時，再改用微調手輪調節，直到物象清晰為止。
⑤ 適當調節孔徑光欄和視場光欄，以獲得正確質量的物象。
⑥ 如果使用油浸系物鏡，可在物鏡的前透鏡上滴一些松柏油，也可以將松柏油直接滴在試樣上，油鏡頭用后，應立即用棉花沾取二甲苯溶液擦凈，再用擦鏡紙擦干。

3、注意事項：
① 操作應細心，不能有粗暴和劇烈動作，嚴禁自行拆卸顯微鏡部件。
② 顯微鏡的鏡頭和試樣表面不能用手直接觸摸，若鏡頭中落入灰塵，可用鏡頭紙或軟毛刷輕輕擦試。
③ 顯微鏡的照明燈泡必須接在6~8V變壓器上，切勿直接插入220V電源，以免燒毀燈泡。
④ 旋轉粗調和微調手輪時，動作要慢，碰到故障應立即報告, 不能強行用力轉動，以免損壞機件。
