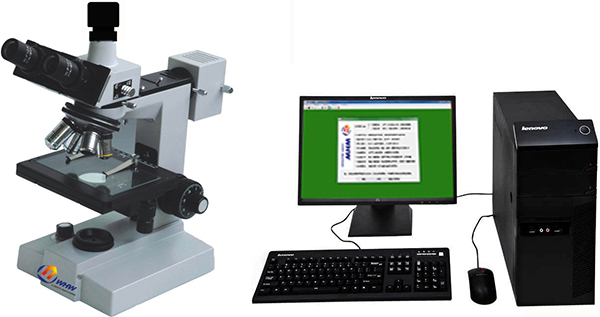

MMAS-200金相顯微鏡測量分析系統用于觀察透明、半透明或不透明的物質。例如：金屬陶瓷、電子陶瓷、集成塊、印刷電路板、液晶板、薄膜、纖維、鍍涂層以及其它非金屬材料，應用于醫藥、農林、學校、科研部門作觀察分析使用，同時廣泛適用于電子、冶金、化工和儀器儀表行業。MMAS-200是將傳統的光學顯微鏡與計算機通過光電轉換有機的結合在一起，不僅可以在目鏡上作顯微觀察，還能在計算機顯示屏幕上觀察實時動態圖像，并能將所需要的圖片進行編輯、保存和打印,同時還可以對金相組織結構進行數據處理分析,對照金相模塊自動評級等。MMAS-200系統配備了研潤自主研發的MMAS測量分析系統以及MOS高端光學系統。
技術參數:
鏡座:三目，30度傾斜，瞳距調節范圍55-75mm;
目鏡:WF10X(視場18mm）;
平場物鏡:無蓋玻璃，4X/0.1，10X/0.25，40X/0.65，63X/0.85;
機械移動臺:尺寸160*130mm，移動范圍：76*50mm，游標格值：0.1mm;
轉換器:滾珠式四孔轉換器;
調焦機構:同軸粗微動調整，范圍10mm，微動格值2um;
落射照明系統:110V、220V/6V，20W鹵素燈，亮度可調。配藍綠濾色片;
選配物鏡:20X,100X（油鏡）;
選配目鏡:12.5X直徑15mm，20X直徑11mm;
選配透射光:6V/20W;
配備系統:主機+MMAS數據處理系統1套+MOS光學系統一套+電腦一套;

金相顯微鏡概述、使用方法及注意事項：
1、概述：金相顯微鏡是進行金屬顯微分析的主要工具。將專門制備的金屬試樣放在金相顯微鏡下進行放大和觀察，可以研究金屬組織與其成分和性能之間的關系；確定各種金屬經不同加工及熱處理后的顯微組織；鑒別金屬材料質量的優劣，如各種非金屬夾雜物在組織中的數量及分布情況，以及金屬晶粒度大小等。因此，利用金相顯微鏡來觀察金屬的內部組織與缺陷是金屬材料研究中的一種基本實驗技術。簡單地講，金相顯微鏡是利用光線的反射將不透明物件放大后進行觀察的。
2、使用方法：金相顯微鏡是一種精密光學儀器，在使用時要求細心和謹慎，嚴格按照使用規程進行操作。
① 將顯微鏡的光源插頭接在低壓（6V～8V）變壓器上，接通電源。
② 根據放大倍數，選用所需的物鏡和目鏡，分別安裝在物鏡座上和目鏡筒內，旋動物鏡轉換器，使物鏡進入光路并定位（可感覺到定位器定位）。
③ 將試樣放在樣品臺上中心，使觀察面朝下并用彈簧片壓住。
④ 轉動粗調手輪先使鏡筒上升，同時用眼觀察，使物鏡盡可能接近試樣表面（但不得與之相碰），然后反向轉動粗調手輪，使鏡筒漸漸下降以調節焦距，當視場亮度增強時，再改用微調手輪調節，直到物象清晰為止。
⑤ 適當調節孔徑光欄和視場光欄，以獲得正確質量的物象。
⑥ 如果使用油浸系物鏡，可在物鏡的前透鏡上滴一些松柏油，也可以將松柏油直接滴在試樣上，油鏡頭用后，應立即用棉花沾取二甲苯溶液擦凈，再用擦鏡紙擦干。

3、注意事項：
① 操作應細心，不能有粗暴和劇烈動作，嚴禁自行拆卸顯微鏡部件。
② 顯微鏡的鏡頭和試樣表面不能用手直接觸摸，若鏡頭中落入灰塵，可用鏡頭紙或軟毛刷輕輕擦試。
③ 顯微鏡的照明燈泡必須接在6~8V變壓器上，切勿直接插入220V電源，以免燒毀燈泡。
④ 旋轉粗調和微調手輪時，動作要慢，碰到故障應立即報告, 不能強行用力轉動，以免損壞機件。
